● Tootepildid

Vaadake mõnda pilti 5kW päikeseenergia süsteemi kohta

● Tehniline kirjeldus5KW Off Grid valgustusjõud

Süsteemi põhiteave	Muundur: 5000W
Süsteemi põhiteave	Lubatud maksimaalne koormus võimsus: 6kva
Päikesepaneel	BR-P260W polü kristalne päikesepaneel	Qty
	Ühendusmeetod: 3 stringi x 6 paralleeli
	PV -paneelide elektrivõtmine: 18,7kWh
	Suurus: 164099235mm	18 tk
	Terminaliplokk: IP65 MC4 pistikuga	18 tk
PV -kombineerimiskast	BR6-2	Qty
	6 sisendit, 2 väljundit	1tk
	6 sisendit, 2 väljundit	1tk
Muundur	5kW/48V muundur	Qty
	DC48V-AC240V	1 arvuti
	Sealhulgas ühendage kaabel akuga
	Vahelduvvoolu sisend ja vahelduvvoolu väljund: 240VAC.
	Toetage ruudustikku/diiselsisendit.
	Puhas siinuslaine.lcd ekraan, intelligentne ventilaator
Kontroller
	60A 48V disain	2tk
	Temperatuuri kompensatsiooniga
	Kaitse ülekandmise eest, ülekoormus,
	Ülekoormus LCD -ekraan
Geeli aku	Maht: 150AH/12 V	Qty
Paneeliriiul
	Q235B teras, kuum tsingitud	1 komplekt
Pistik		Qty
	MC4	6 paik
Kaablid	Kaabel ja liitmikud	Qty
	4mm²*200 m kaabel (paneeli-combiner kast)	1 komplekt
	16mm²*20m BVR -kaableid (kontroller akule)
	10mm²*20m BVR -kaablid (PV -kombineerimiskast kontrollerile)
	Aku ühendavad kaablid 8tk
Lõhustaja	2P 63A	1 komplekt

1. Tehnilised spetsifikatsioonid --- 260W päikesepaneel (polü)

Toote nimi:	260 vatt päikesepaneeli
Mudeli number:	BR-P260W
Standard:	TUV, IEC, CE & EN, ROHS, ISO9001, Soncap, SASO, PVOC
Päritolukoht:	Hiina
Päikeseelementide spetsifikatsioon:	Polü kristalsed räni päikeserakud
Spetsifikatsioonid:	260W maksimaalse võimsusega PV -moodul
Max. Süsteemi pinge:	1000 V DC
Võimsuse tolerants:	0%-3%
Pind max. KOORMUSMÕTMINE:	70m/s (200 kg/sq.m)
Mõõtmed:	*1640mm 992mm* 35mm**
Kaal:	18,6 kg
CBM:	0.065
Elektrilised omadused:		Foto
Avatud vooluahela pinge (V):	42.6V
Lühida vooluvool (A):	7.93A
Max. Toitepinge (V):	35.8V
Max. Võimsusvool (A):	7.26A
Rakkude efektiivsus (%):	Suurem kui 19%
Mooduli efektiivsus (%):	Suurem kui 17%
Ff (%):	70-72%
Tingimused (STD):
Kiirduvus:	1000W/M2
Temperatuur:	25 aste
Absoluutne maksimaalne hinnang:
Töötemperatuur:	-40 kraad +85 kraadi
Ühenduskarp	TUV sertifitseeritud, MC4 pistik, veekindel.
Klaas	Suure edastusega, madal rauakarastatud klaas.
Garantii	Täisvõimsus 10 aasta jooksul, 90% võimsu toodang 12 aasta jooksul, 80% üle 25 aasta. (Eluiga: 20-25 aastat) Suur usaldusväärsus 3% -lise väljundvõimsusega on lubatud.

Kui soovite paneeli kohta rohkem teada saada, klõpsake siin.

【https://www.brsolar.net/soalr-panel/】

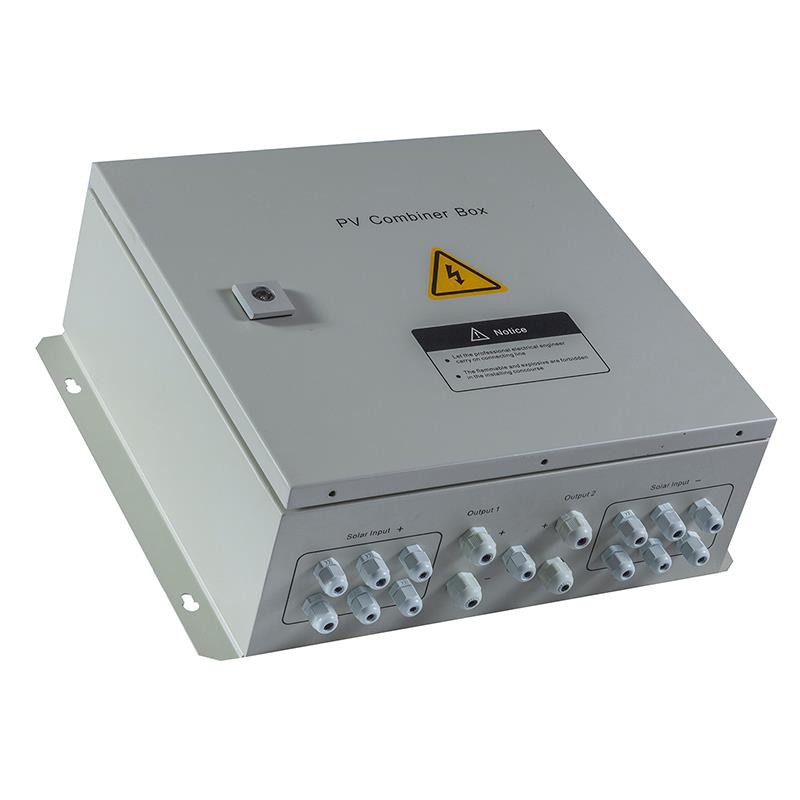

2. PV kombineerija kast

3. Tehnilised spetsifikatsioonid --- 5kW muundur.

Kui soovite inverteri kohta rohkem teada saada, klõpsake siin.

【Interver päikesekodusüsteemi jaoks】

4. Tehnilised spetsifikatsioonid --- 60A 48 V Päikese MPPT kontroller

Esikülg	Struktuuripilt

Kui soovite kontrolleri kohta rohkem teada saada, klõpsake siin.

【Päikesekodusüsteemi kontroller】

5. 12 v 150ah päikeseenergia geelistatud aku

Kui soovite aku kohta rohkem teada saada, klõpsake siin.

【Päikesekodusüsteemi aku】

● Rakenduse stsenaarium

3kW OFF Grid SOALR -süsteemi kasutatakse järgmistes kohtades laialdaselt:

(1) mobiilseadmed, näiteks mootormajad ja laevad;

(2) kasutatud tsiviil- ja tsiviilelu jaoks kaugemates piirkondades, näiteks platoo, saared, pastoraalsed alad, piiripostid jne, näiteks valgustus, telerid ja lindisalvejad;

(3) kodukatusevõrguga ühendatud elektritootmise süsteem;

(4) fotogalvaaniline veepump süvaveekaevude joomise ja niisutamiseks elektrienergiata aladel;

(5) Transpordi väli. Nagu majakavalgustid, signaalituled, kõrgmäestiku takistustuled jne

(6) Suhtlus- ja suhtlusväljad. Päikesevalveta mikrolaineahi releejaam, optiline kaablihooldusjaam, ringhäälingu ja kommunikatsiooni toiteallikate süsteem, maapiirkonna kanduritelefonifotogalvaaniline süsteem, väike kommunikatsioonimasin, sõdurite GPS -i toiteallikas jne;
