● Tootepildid

Vaatame mõnda fotot 8kW päikeseenergia süsteemi kohta

● 8kW päikeseenergia tehniline kirjeldus kodu jaoks

Süsteem	Muundur: 8000W
Põhiteave	Lubatud maksimaalne koormus võimsus: 10kva
Päikesepaneel	BR-P260W polü kristalne päikesepaneel	Qty
	Ühendusmeetod: 4 stringi x 7 paralleeli
	PV elektritootmine: 29,1kWh
	Suurus: 164099235mm	28 tk
	Terminaliplokk: IP65 MC4 pistikuga	28 tk
PV kombineerija kast	BR8-2	Qty
	8 sisendit, 2 väljundit	1tk
	8 sisendit, 2 väljundit	1tk
Muundur	8kW/96 V muundur	Qty
	Puhas siinuslaine muundur 8KW 96 V	1 arvuti
	AC laadijaga sisseehitatud automaatselt
	Kaitse lühise, üle koormuse ja madala pingekaitse eest
	Väljund: 240 V
	Toote suurus: 653332260mm
Kontroller	Mppt
	70A 96V	1tk
Geeli aku	Maht: 250AH/12 V	Qty
	Täielik pitseeritud hooldusvaba geeli aku,	8 tk
	Eluiga: 5-8 aastat
	Suurus: 522268220mm
	Ühenda tee: 8tk seeriana, et saada 96 V
	Kogu energia vabastamine: 16,8kWh
Paneeliriiul		1 arvuti
	Q235B teras, kuum tsingitud	1 komplekt
Pistik		Qty
	MC4	6 paik

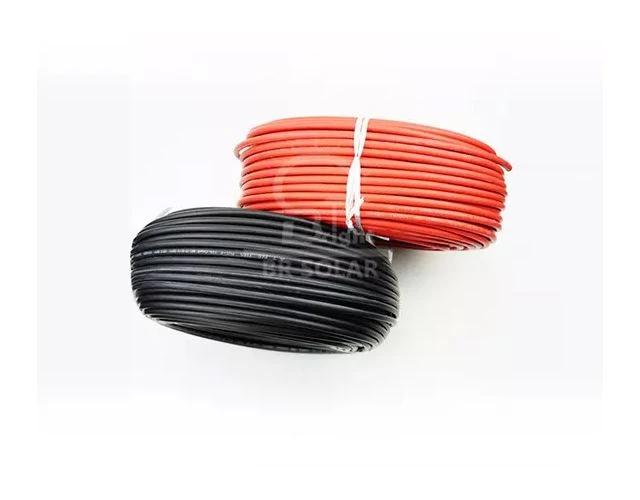

Kaablid	Kaabel ja liitmikud	Qty
	4mm²*200 m kaabel (paneeli-combiner kast)	1 komplekt
	16mm²*20m BVR -kaablid (kontroller akule)
	10mm²*40m BVR -kaablid (PV -kombineerimiskast kontrollerile)
	Aku ühendavad kaablid 7tk
Lõhustaja	2P63A
	2P63A	1 komplekt

1. Tehnilised spetsifikatsioonid --- 260W päikesepaneel (polü)

Toote nimi:	260 vatt päikesepaneeli
Mudeli number:	BR-P260W
Standard:	TUV, IEC, CE & EN, ROHS, ISO9001, Soncap, SASO, PVOC
Päritolukoht:	Hiina
Päikeseelementide spetsifikatsioon:	Polü kristalsed räni päikeserakud
Spetsifikatsioonid:	260W maksimaalse võimsusega PV -moodul
Max. Süsteemi pinge:	1000 V DC
Võimsuse tolerants:	0%-3%
Pind max. KOORMUSMÕTMINE:	70m/s (200 kg/sq.m)
Mõõtmed:	*1640mm 992mm* 35mm**
Kaal:	18,6 kg
CBM:	0.065
Elektrilised omadused:		Foto
Avatud vooluahela pinge (V):	42.6V
Lühida vooluvool (A):	7.93A
Max. Toitepinge (V):	35.8V
Max. Võimsusvool (A):	7.26A
Rakkude efektiivsus (%):	Suurem kui 19%
Mooduli efektiivsus (%):	Suurem kui 17%
Ff (%):	70-72%
Tingimused (STD):
Kiirduvus:	1000W/M2
Temperatuur:	25 aste
Absoluutne maksimaalne hinnang:
Töötemperatuur:	-40 kraadi +85 kraadi
Ühenduskarp	TUV sertifitseeritud, MC4 pistik, veekindel.
Klaas	Suure edastusega, madal rauakarastatud klaas.
Garantii	Täisvõimsus 10 aasta jooksul, 90% võimsu toodang 12 aasta jooksul, 80% üle 25 aasta. (Eluiga: 20-25 aastat) Suur usaldusväärsus 3% -lise väljundvõimsusega on lubatud.

Kui soovite paneeli kohta rohkem teada saada, klõpsake siin.

【https://www.brsolar.net/soalr-panel/】

2. PV kombineerija kast

3. Tehnilised spetsifikatsioonid --- 8kW muundur.

Kui soovite inverteri kohta rohkem teada saada, klõpsake siin.

【Interver päikesekodusüsteemi jaoks】

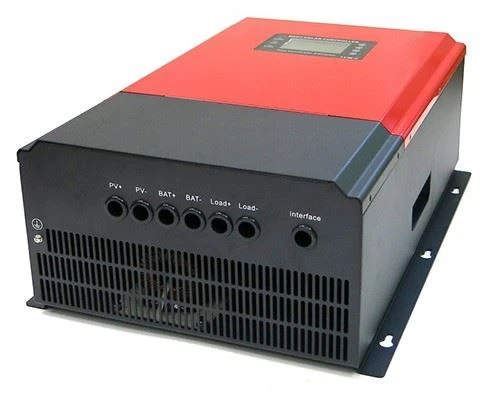

4. Tehnilised spetsifikatsioonid --- MPPT päikeseenergia kontroller

Kui soovite kontrolleri kohta rohkem teada saada, klõpsake siin.

【Päikesekodusüsteemi kontroller】

5. 12 v 250ah päikeseenergia geelistatud aku

Kui soovite aku kohta rohkem teada saada, klõpsake siin.

【Päikesekodusüsteemi aku】

● Rakenduse stsenaarium

3KW OFF Grid SOALR -süsteemi kasutatakse järgmistes kohtades laialdaselt:

(1) mobiilseadmed, näiteks mootormajad ja laevad;

(2) kasutatud tsiviil- ja tsiviilelu jaoks kaugemates piirkondades, näiteks platoo, saared, pastoraalsed alad, piiripostid jne, näiteks valgustus, telerid ja lindisalvejad;

(3) kodukatusevõrguga ühendatud elektritootmise süsteem;

(4) fotogalvaaniline veepump süvaveekaevude joomise ja niisutamiseks elektrienergiata aladel;

(5) Transpordi väli. Nagu majakavalgustid, signaalituled, kõrgmäestiku takistustuled jne

(6) Suhtlus- ja suhtlusväljad. Päikesevalveta mikrolaineahi releejaam, optiline kaablihooldusjaam, ringhäälingu ja kommunikatsiooni toiteallikate süsteem, maapiirkonna kanduritelefonifotogalvaaniline süsteem, väike kommunikatsioonimasin, sõdurite GPS -i toiteallikas jne;
